更多圖片 |
|

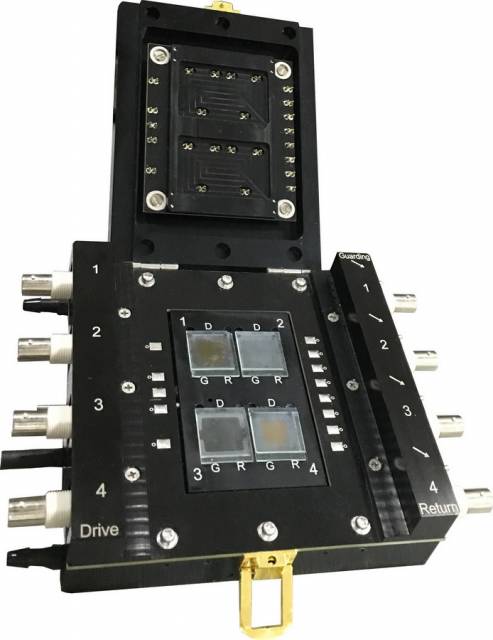

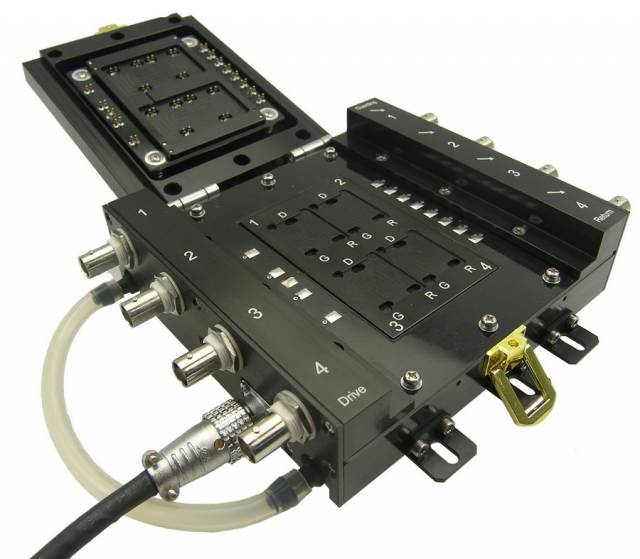

TP102LC4開蓋圖

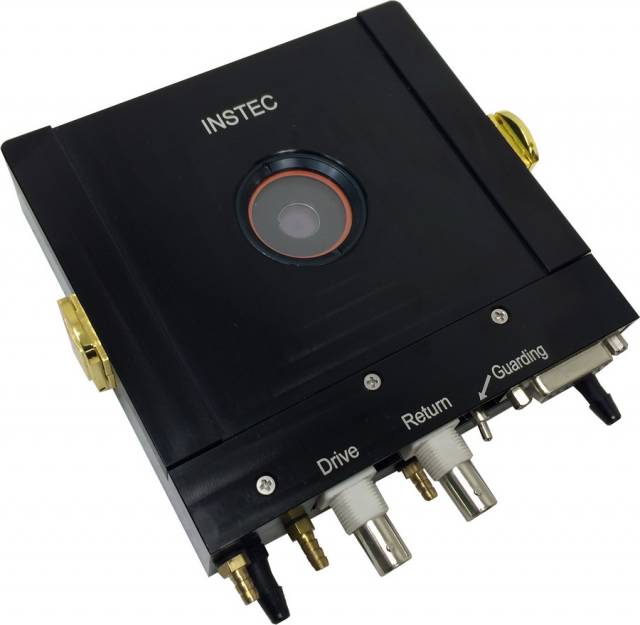

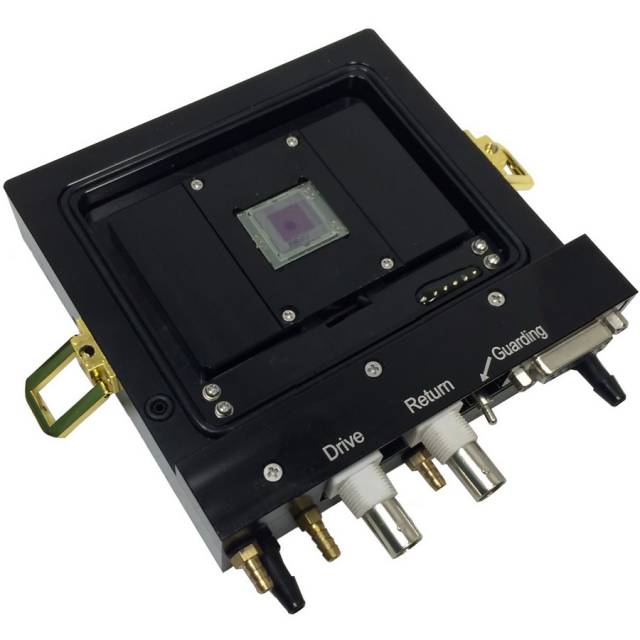

TP102LC1實物圖 （左圖 合蓋狀態，右圖 開蓋狀態）
配置清單 | ||
| ||
標 准 | TP102LC1冷熱平板 一次測1個液晶盒樣品 | 選1 |
TP102LC4冷熱平板 同時測試4個液晶盒樣品 | ||
mK2000溫度控制器 軟體免費，控制線有多種接口供選 | √ | |
線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音 | √ | |
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 | √ | |
*注：產品有多種配置變化，詳詢上海恒商 | ||
技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -40℃ ～ 90℃ |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可增加穩定性 | |
加熱速度 | +50℃/分鐘(at 37℃) | |
製冷速度 | -50℃/分鐘(at 37℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 直流式PID (變直流形式(LVDC)輸出) | |
結 構 尺 寸 | 物鏡工作距離 | 4.9 mm |
樣品腔面積 | 25.4 mm x 25.4 mm(使用內蓋1) 25.4 mm x 25.4 mm(使用內蓋2) 33 mm x 91 mm(卸載內蓋) | |
樣品腔高度 | 0.76 mm(使用內蓋) | |
樣品觀察範圍 | 26.6 mm 反光孔徑 10.0 mm 反光孔徑(使用內蓋) | |
腔室介面 | 快速接頭 (氣密型號) KF16 (真空型號) | |
功能特點 |
|
可程式設計精密控溫。可獨立控制，也可從上位機軟體控制 |

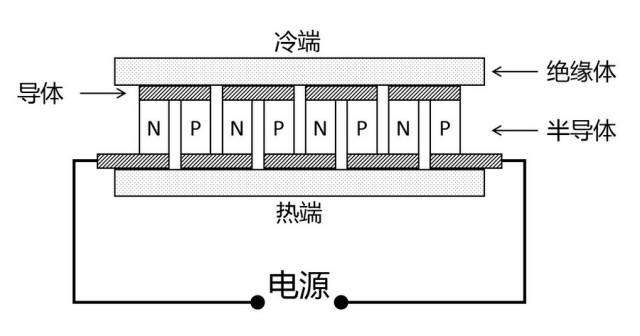

帕爾貼原理溫控，使用時無需耗材 |
匹配ALCT液晶參數測試儀，低電噪音與漏電流 |
內部腔體為電磁遮罩，加電裝置連通台體外BNC介面 |
通過彈簧觸針接引電極，電接觸性可靠 |
卡扣開蓋結構，裝卸液晶盒樣品迅速 |
保護電極啟用/關閉開關，相容有/無保護電極的液晶盒 |
#選擇項# TP102LC1單通道型 or TP102LC4 四通道型 |
可做改動或定制，詳詢上海恒商 |
