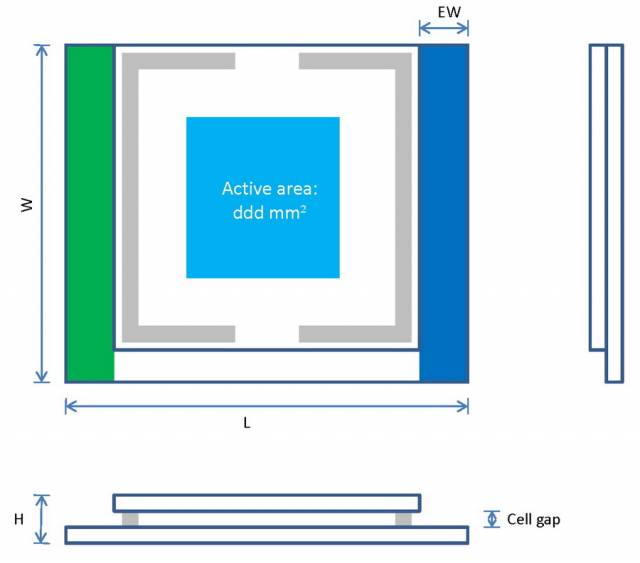

S型液晶盒 |
|
L=25 mm,W=21 mm,EW=3 mm,H=2.2 mm 或 1.4 mm, |

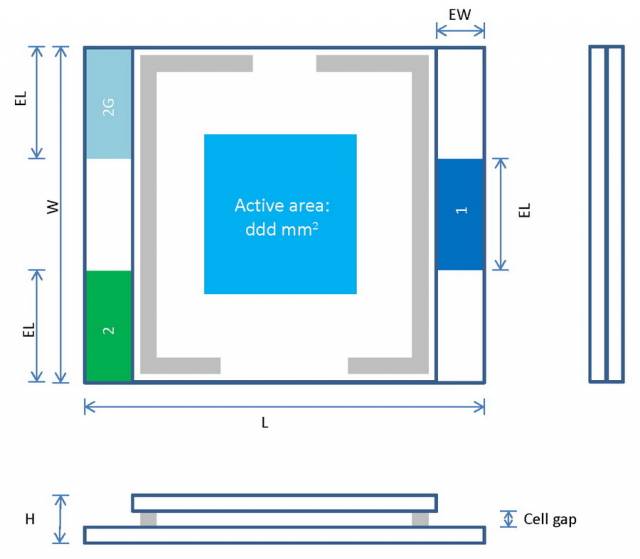

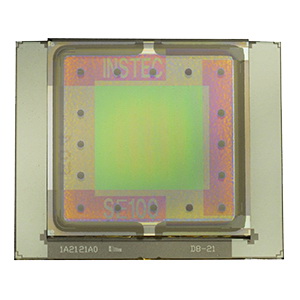

SG型液晶盒 |
|
L=25 mm,W=19 mm,EW=3 mm,EL=7mm, H=2.2 mm 或 1.4 mm |

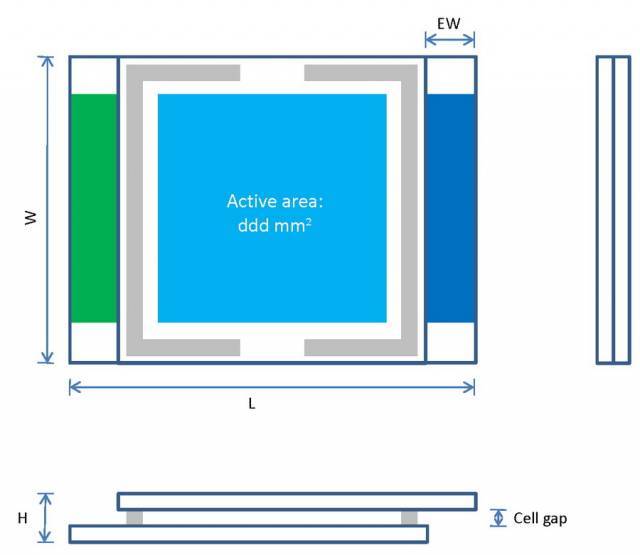

D型液晶盒 |
|
L=30 mm,W=20 mm,EW=5 mm,H=2.2 mm 或 1.4 mm |

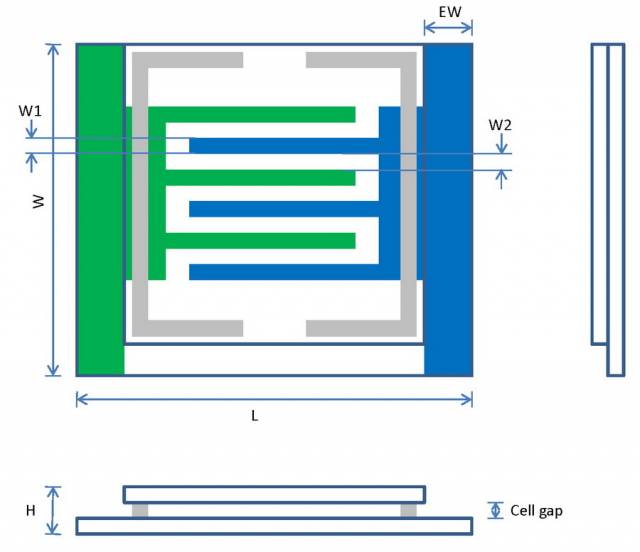

IPS型液晶盒 |
|
L=25 mm,W=21 mm,EW=3 mm,H=2.2 mm 或 1.4 mm |
保護電極的作用 |
|

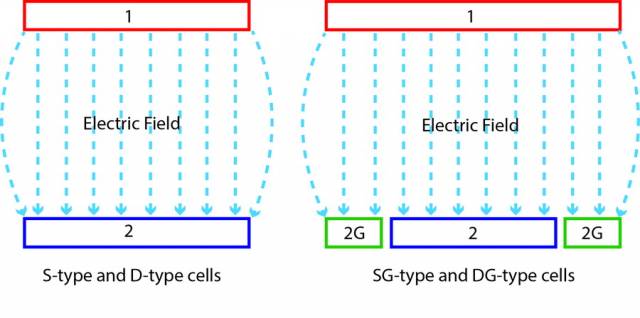

傳統的S型液晶盒與D型液晶盒有兩個電極。電極1接驅動電壓,電極1則接另一極。 SG型和DG型的液晶盒在電極2週邊增加了一圈保護電極,接和電極2相同的電位。這樣能讓測量區域的電場更均勻,同時也降低了寄生電容。 |
S型/D型液晶盒 | |
| |
型號格式: | SG aaa A dddu G φφφ (1) (2) (3) (4) (5) (6) |
(1)液晶盒類型 S:底部基板比頂部寬,ITO電極位於底部基板突出兩側,其中一個電極通到頂部基板。D:上下基板大小相同,錯位佈局,ITO電極位於各自的突出部位上。SG和DG: 三電極液晶盒,在S型和D型基礎上,增加了保護電極設計。 | |
(2)有效ITO面積(mm2) 現有aaa=100 (10x10 mm) 和 025 (5x5 mm) 的S型液晶盒,以及aaa = 256 (16x16 mm)和400 (20x20 mm)的D型液晶盒 | |
(3)玻璃材質 A:鈉鈣玻璃; T:BK7玻璃 (TFT等級); Q:石英玻璃。 | |
(4)平均盒隙 dddu 表示液晶盒間隙為 dd.d μm。Instec提供間隙範圍為3.3 μm ~22 μm的液晶盒。 | |
(5)配向膜 G:水準溝槽的配向膜,用於正性向列液晶或鐵電液晶,溝槽相對於基板平面成1°~ 3°預傾角。T:垂直溝槽的配向膜,用於負性向列液晶,溝槽有相對於基板法線成1°~ 3°預傾角。 | |
(6)摩擦方向 φφφ :上下基板摩擦方向的夾角,000表示平行摩擦,180表示反平行摩擦,090表示扭曲摩擦,如果寫的是NOPI,則表示液晶盒沒有配向層。 |
摩擦方向圖例 |
|
Instec液晶測試空盒的配向層(PI)是用精細毛刷摩擦加工而成的,加工時的摩擦方向即為配向方向。 |
下圖是用於正性液晶的液晶盒的摩擦方向示意圖。
下圖是用於負性液晶的液晶盒的摩擦方向示意圖。 |
