功能特點 |
|
可程式設計精密控溫。可獨立控制，也可從上位機軟體控制 |
帕爾貼原理溫控，使用時無需耗材 |
支援透射光觀察與反射光觀察 |
大觀察窗孔，支援高達60°的出入射角度 |
側邊送樣設計，可方便地將載玻片樣品送入腔室 |
台體內置乾燥氣體管道，用於負溫時對視窗的除霜 |
視窗可拆卸與更換，可用不同材質窗片實現不同波段光觀察 |
內蓋，提升樣品溫度均勻度 |
支持垂直和水準姿態的固定安裝 |
軟體可拓展性好，可提供LabView等語言的SDK |
#可選項# XY微分移動尺，對樣品做精密移動 |
#可選項# 樣品腔增高墊片，讓冷熱台能容納更厚的樣品 |
可做改動或定制，詳詢上海恒商 |
應用領域 | |
|
|
常規應用 | X射線衍射 |
液晶和高分子 | 食品科學 |
生物學/低溫生物學 | 材料科學 |
醫藥 | |

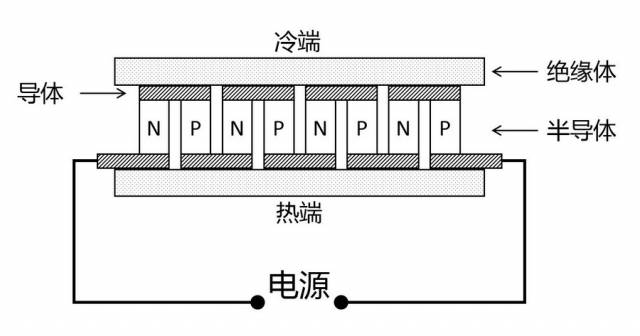

帕爾貼溫控原理 |
|
冷熱台的帕爾貼溫控片由許多PN結蛇形串聯而成，通過電流方向和大小來控制載流子的宏觀運動，從而實現溫控片上下兩端之間的熱量搬運，實現樣品端的溫控。冷熱台使用時需要迴圈水來帶走溫控片下端的廢熱。 帕爾貼原理冷熱台的特點：①在樣品區不大時成本降低；②製冷時不需要耗材，使用方便；③溫控，使用方便直接由溫控片流經的電流決定，溫控更准。 |
配置清單 | ||
| ||

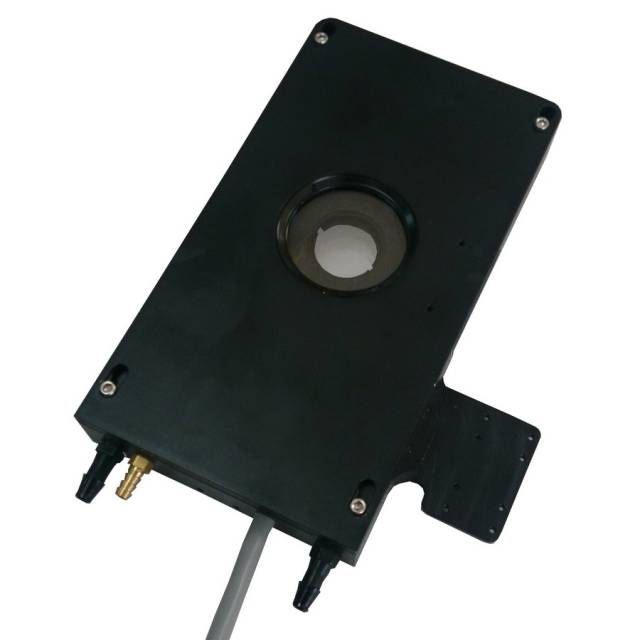

標 准 | TS102W冷熱台 | √ |
mK2000溫度控制器 軟體免費，控制線有多種接口供選 | √ | |
線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音 | √ | |
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 | √ | |
選 配 件 | XY微分移動尺 精密定位/移動樣品腔內的樣品 | |
樣品腔增高墊片 墊高樣品腔高度 |
| |
樣品支架 固定液晶盒或冷熱台立式使用時的樣品 |
| |
冷熱台支架 把冷熱台固定在顯微鏡等儀器上，防止滑動 | ||
長工作距離聚光鏡 更好的聚光，防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作，附軟體 | ||
*注：產品有多種配置變化，詳詢上海恒商 | ||
技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -30℃ ～ 90℃ |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 37℃) 可增加穩定性 | |
加熱速度 | +50℃/分鐘(at 37℃) | |
製冷速度 | -30℃/分鐘(at 37℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 直流式PID (變直流形式(LVDC)輸出) | |

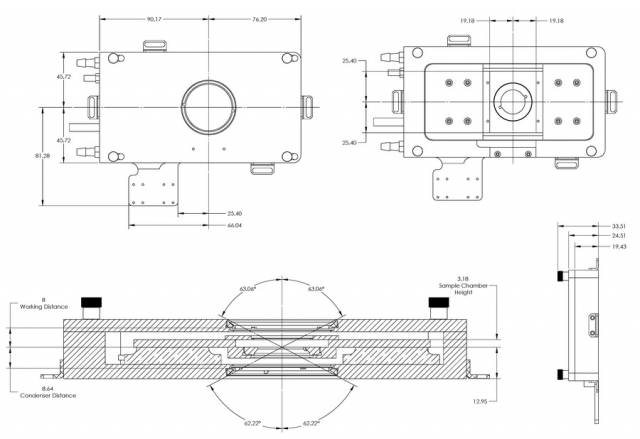

結 構 尺 寸 | 物鏡工作距離 | 8 mm |
聚光鏡工作距離 | 8.6 mm | |
樣品腔面積 | 38 mm x 50 mm | |
樣品腔高度 | 3 mm可變更 | |
樣品觀察範圍 | 10 mm 透光孔徑 可選20 mm 38 mm反光孔徑 | |
X-Y移動尺（選配件） | 10μm解析度 | |
