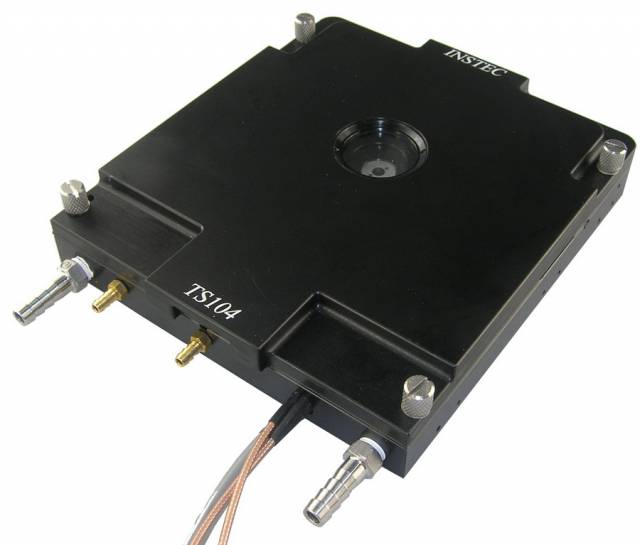

TS104G 四英寸樣品區

TS104G是一款基於半導體(帕爾貼)溫控的經濟型冷熱台,溫度範圍達到 -30℃~90℃,最高溫度可升級至 120℃。這款冷熱台的特點就是97 mm x 97 mm 的超大樣品區,以及可充入保護氣體的氣密腔室。 相比傳...



技術參數



溫度範圍

-30℃ ~ 90可提升至120

溫度解析度

0.001

溫度穩定性

±0.05(at 37) 可提升穩定性

最大加熱速度

+35/分鐘(at 37)

最大製冷速度

-15/分鐘(at 37)

最小控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

直流式PID (變直流形式(LVDC)輸出)

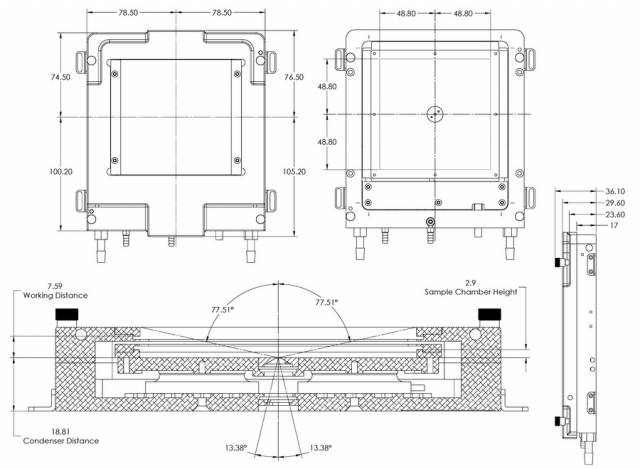

物鏡最小工作距離

7.6 mm

聚光鏡最小工作距離

18.8 mm

樣品腔面積

97 mm x 97  mm

樣品腔高度

2.9 mm

樣品觀察範圍

2 mm 透光孔徑 可選5,8 mm

97.6 mm反光孔徑





配置清單



TS104G 冷熱台

mK2000溫度控制器 軟體免費,控制線有多種接口供選

線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音

外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱

最高溫度   90℃ 升級為   120℃



可對樣品加電的電極與導線 2


冷熱台支架 把冷熱台固定在顯微鏡等儀器上,防止滑動


長工作距離聚光鏡 更好的聚光,防止視場變暗


溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體


*注:產品有多種配置變化,詳詢上海恒商






功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

帕爾貼原理溫控,使用時無需耗材

支援透射光觀察與反射光觀察

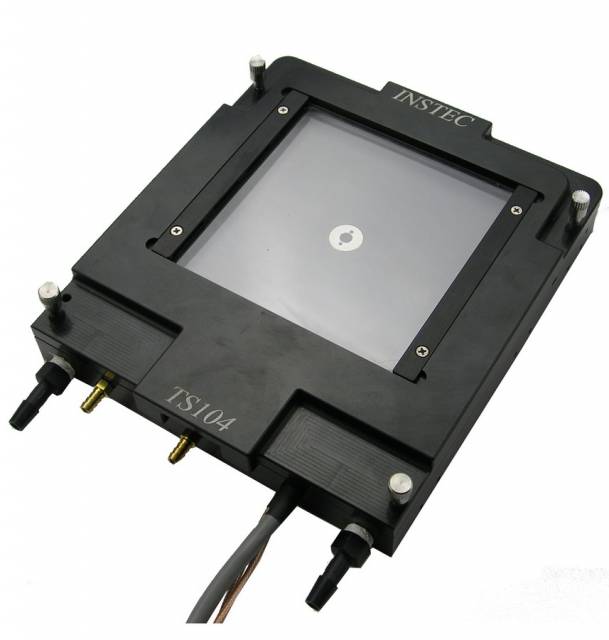

97  mm x 97 mm 超大樣品區

氣密腔室,2個通向腔內的快速自鎖接頭,可充入保護氣體

台體內置乾燥氣體管道,用於負溫時對視窗的除霜

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

內蓋,提升樣品溫度均勻度

軟體可拓展性強,可提供LabView等語言的SDK

#可選項# 2條導線拖至腔內接線柱,用於加電檢測

可做改動或定制,詳詢上海恒商





應用領域





常規應用

材料科學

液晶和高分子

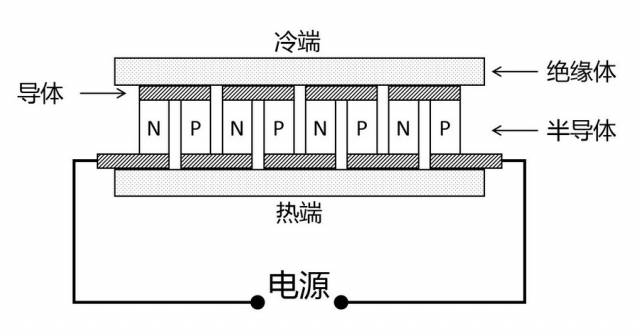

帕爾貼溫控原理



冷熱台的帕爾貼溫控片由許多PN結蛇形串聯而成,通過電流方向和大小來控制載流子的宏觀運動,從而實現溫控片上下兩端之間的熱量搬運,實現樣品端的溫控。冷熱台使用時需要迴圈水來帶走溫控片下端的廢熱。

帕爾貼原理冷熱台的特點:在樣品區不大時具有明顯的低成本優勢;製冷時不需要耗材,使用方便;③溫控,使用方便直接由溫控片流經的電流決定,溫控更加精准。
