更多資訊 |
|

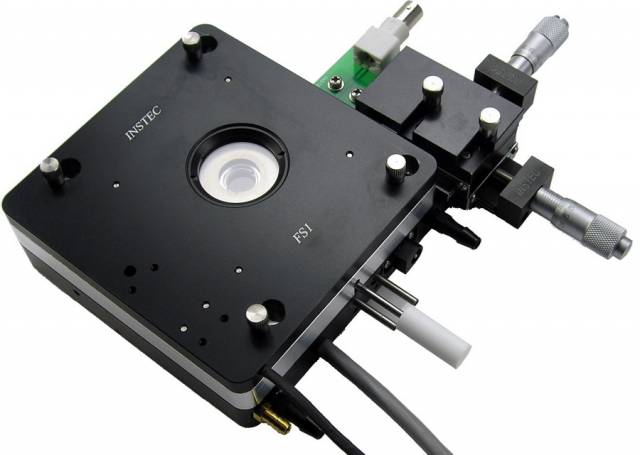

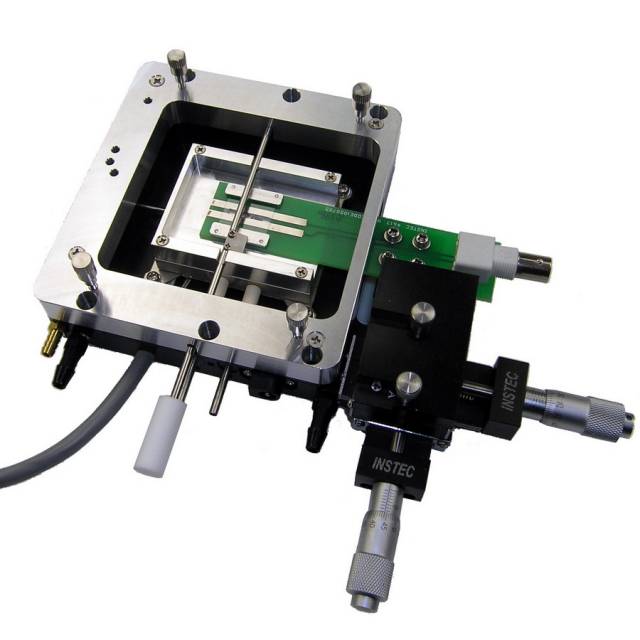

FS1冷熱台會提供一個PCB支架用於固定樣品，PCB支架加電後可以在樣品位置產生電場。使用者借此可以觀察樣品在特定溫度和電場下的薄膜生長狀態。 薄膜生長對於雜質很敏感。為了減少樣品污染，FS1的內部元件設計為可拆卸的、易清洗的。 |
技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -60℃ ～ 200℃ 負溫需使用液氮製冷 |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可增加穩定性 | |
加熱速度 | +65℃/分鐘(at 100℃) | |
製冷速度 | -15℃/分鐘(at 100℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 開關式PID 可升為LVDC式PID | |

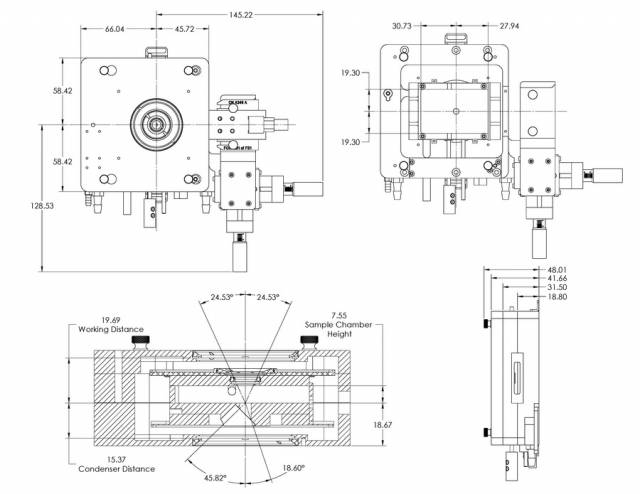

結 構 尺 寸 | 物鏡工作距離 | 19.7 mm |
聚光鏡工作距離 | 15.4 mm | |
樣品腔面積 | 38 mm x 58 mm | |
樣品觀察範圍 | 5 mm 透光孔徑 7.5 mm 反光孔徑 | |
X-Y移動尺 | 10μm解析度 | |
*注：液氮泵型號不同，製冷表現也會有差異，請悉知。 | ||
功能特點 |
|
可程式設計精密控溫。可獨立控制，也可從上位機軟體控制 |
支援透射光觀察與反射光觀察 |
雙面加熱，底部和頂蓋都有加熱器，溫度垂直均勻性好 |
薄膜生長裝置 |
成角度大型觀察視窗，避免反光 |
可拆卸內腔，便於清潔的部件設計 |
台體內置乾燥氣體管道，用於負溫時對樣品和視窗的除霜 |
內蓋，提升樣品溫度均勻度 |
支持垂直和水準姿態的固定安裝 |
集成了XY微分移動尺，對樣品做精密移動 |
軟體可拓展性好，可提供LabView等語言的SDK |
可做改動或定制，詳詢上海恒商 |
應用領域 | |
|
|
液晶和高分子 | 薄膜自由生長 |
配置清單 | ||
| ||
標 准 | FS1冷熱台 | √ |
mK2000溫度控制器 軟體免費，控制線有多種接口供選 | √ | |
選 配 件 | 液氮製冷系統 包含液氮泵與液氮罐，使樣品降至負溫 | |
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 |
| |
冷熱台支架 把冷熱台固定在顯微鏡等儀器上，防止滑動 | ||
長工作距離聚光鏡 更好的聚光，防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作，附軟體 | ||
線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音 | ||
*注：產品有多種配置變化，詳詢上海恒商 | ||
