功能特點 |
|
可程式設計精密控溫。可獨立控制，也可從上位機軟體控制 |
有正置顯微鏡和倒置顯微鏡的對應型號 |
旋蓋設計，快速開合冷熱台 |
樣品支架，含9個3mm直徑的樣品柵格，含滑蓋，可對樣品進行預冷後，再送入樣品腔 |
視窗可拆卸與更換，可用不同材質窗片實現不同波段光觀察 |
台體內置乾燥氣體管道，用於負溫時對樣品和視窗的除霜 |
側邊送樣設計，也可夾持載玻片樣品並送入腔室 |
支持垂直和水準姿態的固定安裝 |
集成了XY微分移動尺，對樣品做精密移動 |
軟體可拓展性好，可提供LabView等語言的SDK |
可做改動或定制，詳詢上海恒商 |
應用領域 | |
|
|
生物學/低溫生物學 | 倒置顯微鏡 |
配置清單 | ||
| ||
標 准 | CKM77K冷熱台 | 選1 |
CKM77Ki冷熱台 倒置顯微鏡用 | ||
mK2000溫度控制器 軟體免費，控制線有多種接口供選 | √ | |
選 配 件 | 液氮製冷系統 包含液氮泵與液氮罐，使樣品降至負溫 | |
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 |
| |
冷熱台支架 把冷熱台固定在顯微鏡等儀器上，防止滑動 | ||
長工作距離聚光鏡 更好的聚光，防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作，附軟體 | ||
線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音 | ||
*注：產品有多種配置變化，詳詢上海恒商 | ||
更多細節 |
|

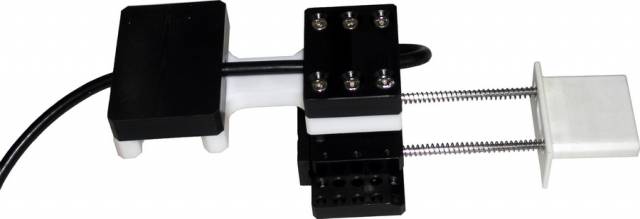

CLM77K / CLM77Ki為低溫應用設計了一個帶網格和滑蓋的樣品支架，滑蓋關閉後就形成一個封閉的腔體，方便低溫實驗時的樣品裝載和轉移，用戶可先將樣品遇冷再裝入冷熱台。 使用時，樣品支架可從冷熱台側面送入台體，並可利用冷熱台內置的XY微分移動尺進行移動。 |
技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -190℃ ～ 120℃ 負溫需使用液氮製冷 |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可增加穩定性 | |
加熱速度 | +60℃/分鐘(at 100℃) (CLM77K) +80℃/分鐘(at 100℃) (CLM77Ki) | |
製冷速度 | -50℃/分鐘(at 100℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 開關式PID 可升為LVDC式PID | |

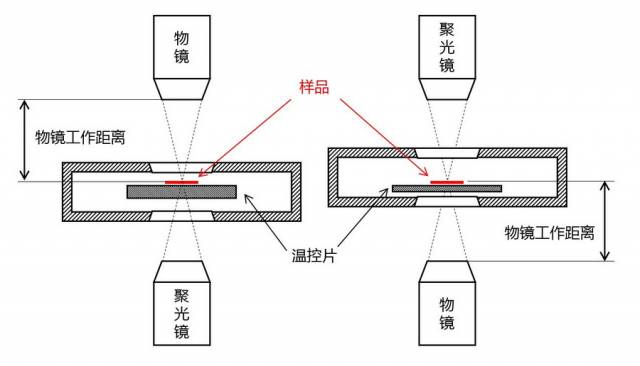

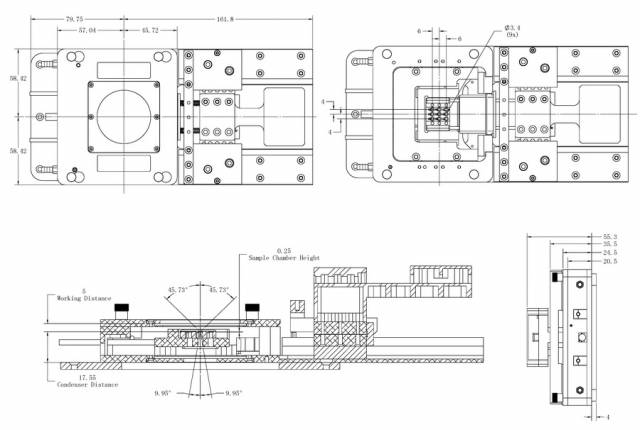

結 構 尺 寸 | 物鏡工作距離 | 5 mm |
聚光鏡工作距離 | 17.6 mm (CLM77K) 19.3 mm (CLM77Ki) | |
樣品柵格 | 9個3 mm直徑孔 | |
樣品觀察範圍 | 3 mm | |
X-Y移動尺 | 10μm解析度 | |
*注：液氮泵型號不同，製冷表現也會有差異，請悉知。 | ||
