技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -80℃ ～ 250℃ 負溫需使用液氮製冷 |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可增加穩定性 | |
加熱速度 | +120℃/分鐘(at 100℃) | |
製冷速度 | -45℃/分鐘(at 100℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 開關式PID 可升為LVDC式PID | |

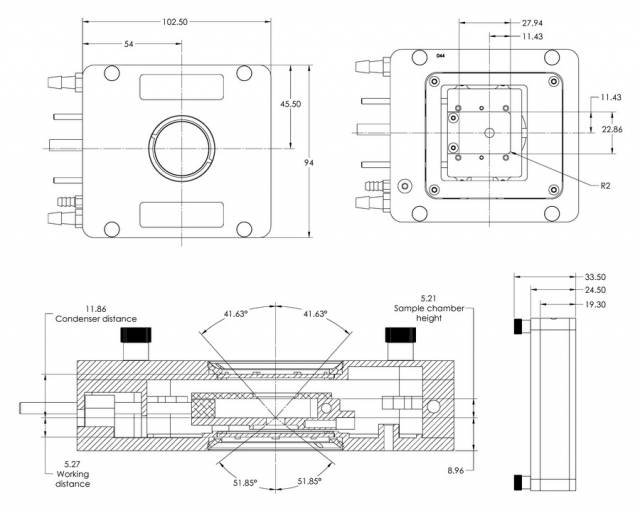

結 構 尺 寸 | 物鏡工作距離 | 5.3 mm |
聚光鏡工作距離 | 11.9 mm | |
樣品腔面積 | 27 mm x 22 mm | |
樣品腔高度 | 10.4 mm | |
樣品觀察範圍 | 5 mm透光孔徑 29.2 mm 反光孔徑 | |
*注：液氮泵型號不同，製冷表現也會有差異，請悉知。 | ||
更多細節 |
|

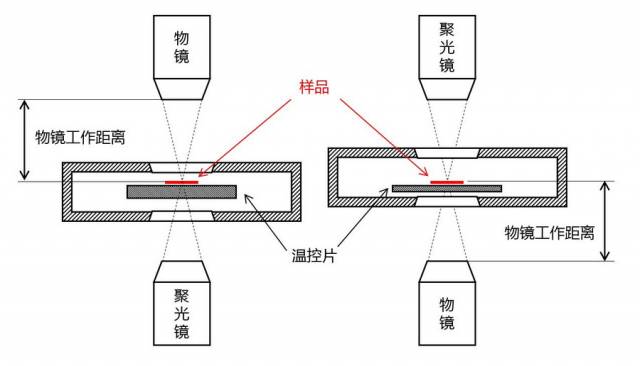

倒置顯微鏡與普通顯微鏡不同，物鏡在下，聚光鏡在上。這要求倒置冷熱台中的樣品需要處於接近底座的位置，這樣物鏡本來就不大的工作距離。倒置冷熱台的溫控器通常設計得很薄，以優化對物鏡工作距離的要求。
|
功能特點 |
|
可程式設計精密控溫。可獨立控制，也可從上位機軟體控制 |
用於倒置顯微鏡 |
支援透射光觀察與反射光觀察 |
氣密腔室，2個通向腔內的快速自鎖接頭，可充入保護氣體 |
台體內置乾燥氣體管道，用於負溫時對視窗的除霜 |
視窗可拆卸與更換，可用不同材質窗片實現不同波段光觀察 |

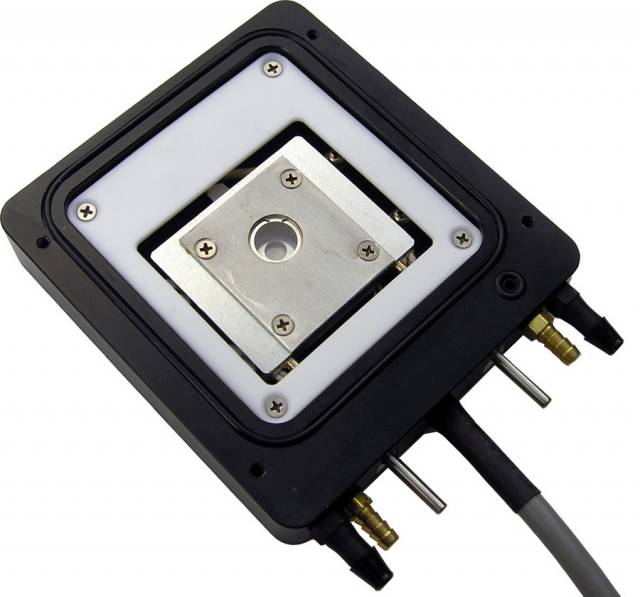

內蓋，增加樣品溫度均勻度 |
軟體可拓展性好，可提供LabView等語言的SDK |
可做改動或定制，詳詢上海恒商 |
應用領域 | |
|
|
常規應用 | 醫藥 |
生物學/低溫生物學 | 倒置顯微鏡 |
配置清單 | ||
| ||

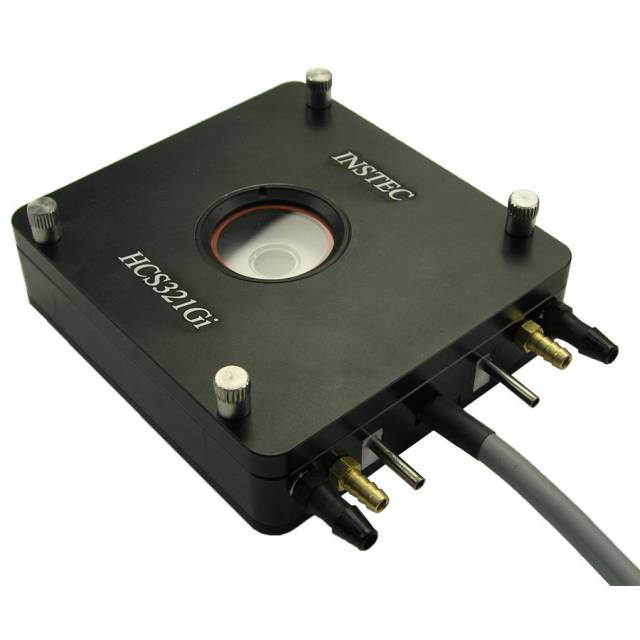

標 准 | HCS321Gi冷熱台 | √ |
mK2000溫度控制器 軟體免費，控制線有多種接口供選 | √ | |
選 配 件 | 液氮製冷系統 包含液氮泵與液氮罐，使樣品降至負溫 | |
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 |
| |
冷熱台支架 把冷熱台固定在顯微鏡等儀器上，防止滑動 | ||
長工作距離聚光鏡 更好的聚光，防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作，附軟體 | ||
線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音 | ||
*注：產品有多種配置變化，詳詢上海恒商 | ||
