配置清單 | ||
| ||
標 准 | HCS402冷熱台 | √ |
mK2000溫度控制器 軟體免費,控制線有多種接口供選 | √ | |
選 配 件 | XY微分移動尺 精密精密定位/移動樣品腔內的樣品 | |
液氮製冷系統 包含液氮泵與液氮罐,使樣品降至負溫 | ||
外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱 |
| |
樣品腔增高墊片 墊高樣品腔高度 | ||
樣品支架 固定液晶盒或冷熱台立式使用時的樣品 | ||
冷熱台支架 把冷熱台固定在顯微鏡等儀器上,防止滑動 | ||
長工作距離聚光鏡 更好的聚光,防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體 | ||
線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音 | ||
*注:產品有多種配置變化,詳詢上海恒商 | ||
更多資訊 |
|

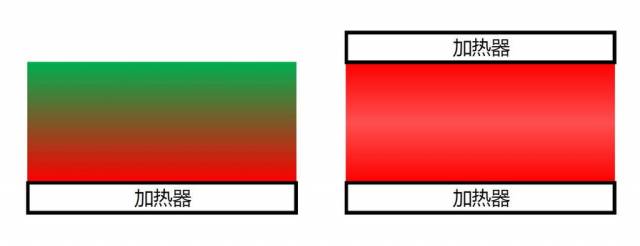

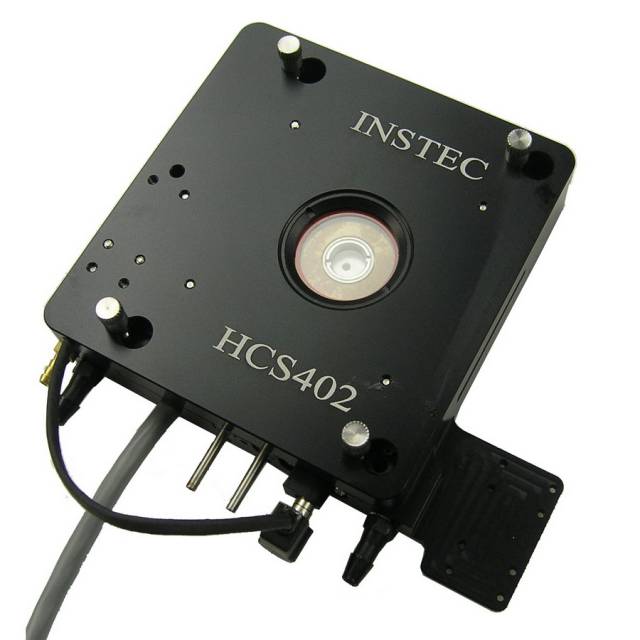

HCS402冷熱台的樣品上下方都設有加熱器,從而樣品在垂直方向上的溫度分佈均勻。相比只在樣品下方設有加熱器的設計,HCS402更適合厚度較大、導熱較差的樣品、以及對溫度垂直均勻性更高的應用。 |
功能特點 |
|
可程式設計精密控溫。可獨立控制,也可從上位機軟體控制 |
支援透射光觀察與反射光觀察 |

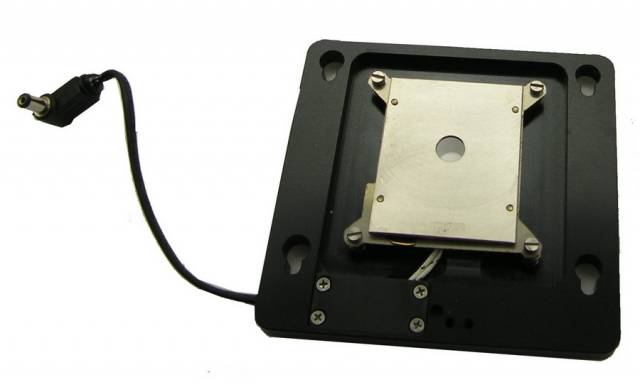

雙面加熱,底部和頂蓋都有加熱器,溫度垂直均勻性好 |
側邊送樣設計,可夾持載玻片樣品並送入腔室 |
避免反光的黑色台體顏色,適合集成在不同光路中 |
台體內置乾燥氣體管道,用於負溫時對樣品和視窗的除霜 |
視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察 |
支持垂直和水準姿態的固定安裝 |
軟體可拓展性好,可提供LabView等語言的SDK |
#可選項# XY微分移動尺,對樣品做精密移動 |
#可選項# 樣品腔增高墊片,讓冷熱台能容納更厚的樣品 |
可做改動或定制,詳詢上海恒商 |
應用領域 | |
|
|
常規應用 | 常規應用 |
液晶和高分子 | 液晶和高分子 |
常規應用 | 常規應用 |
液晶和高分子 | 液晶和高分子 |
技術參數 | ||
| ||
溫 控 性 能 | 溫度範圍 | -60℃ ~ 400℃ 負溫需使用液氮製冷 |
溫度解析度 | 0.001℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可增加穩定性 | |
加熱速度 | +150℃/分鐘(at 100℃) | |
製冷速度 | -50℃/分鐘(at 100℃) | |
控溫速度 | ±0.1℃/小時 | |
溫度感測器 | 100Ω鉑質RTD | |
溫控方式 | 開關式PID 可升為LVDC式PID | |

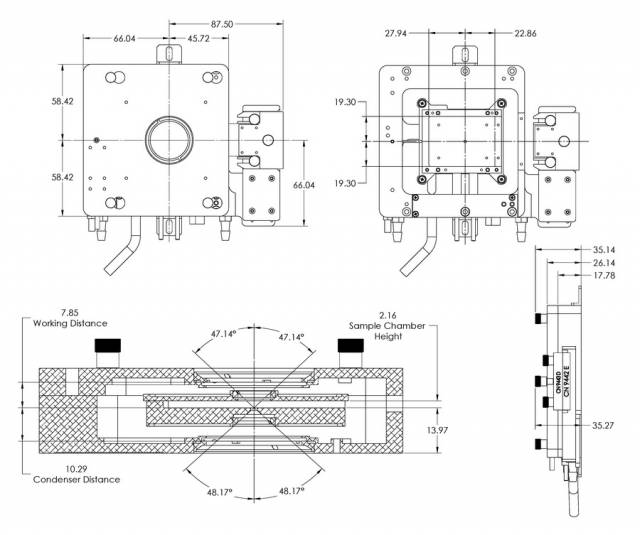

結 構 尺 寸 | 物鏡工作距離 | 7.9 mm(不裝增高墊片時) |
聚光鏡工作距離 | 10.3 mm | |
樣品腔面積 | 38 mm x 50 mm | |
樣品腔高度 | 2.0 mm 可达8 mm | |
樣品觀察範圍 | 2 mm 透光孔徑 可選5,8,10 mm 26.6 mm 反光孔徑 | |
X-Y移動尺(選配件) | 10μm解析度 | |
*注:液氮泵型號不同,製冷表現也會有差異,請悉知。 |
