产品详情

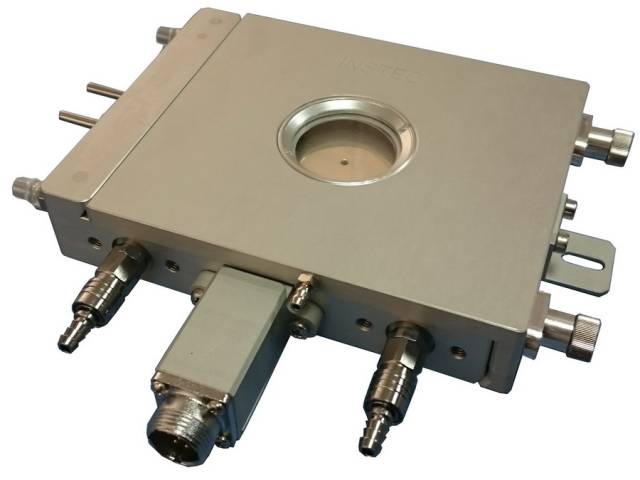

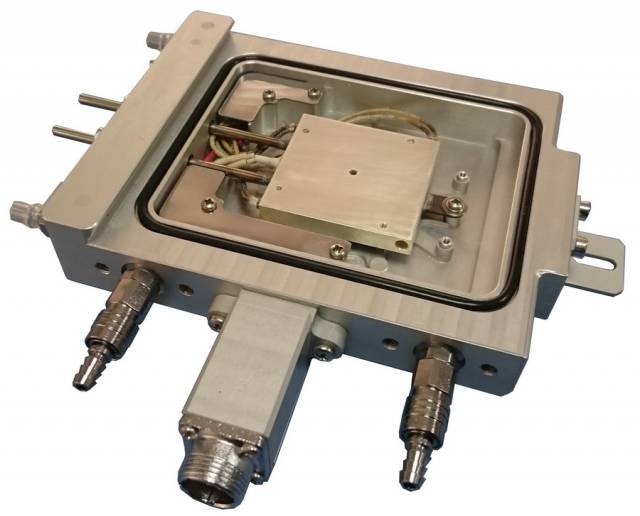

HCS622G 二英寸樣品區 氣密腔

HCS622G是應用非常廣泛的氣密型冷熱台。能進行 -190℃~600℃ 範圍的樣品控溫,並同時進行氣氛控制和光學觀察。氣密腔內充入保護氣體。這樣既可以保證,即使在極低溫度下,冷熱台也不產生結霜影響顯微鏡...



功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

銀質加熱器,石英窗片,適用600℃級高溫

支援透射光觀察與反射光觀察

氣密腔室,2個通向腔內的快速自鎖接頭,可充入保護氣體

台體內置乾燥氣體管道,用於負溫時對視窗的除霜

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

內蓋,提升樣品溫度均勻度

支持垂直和水準姿態的固定安裝

軟體可拓展性強,可提供LabView等語言的SDK

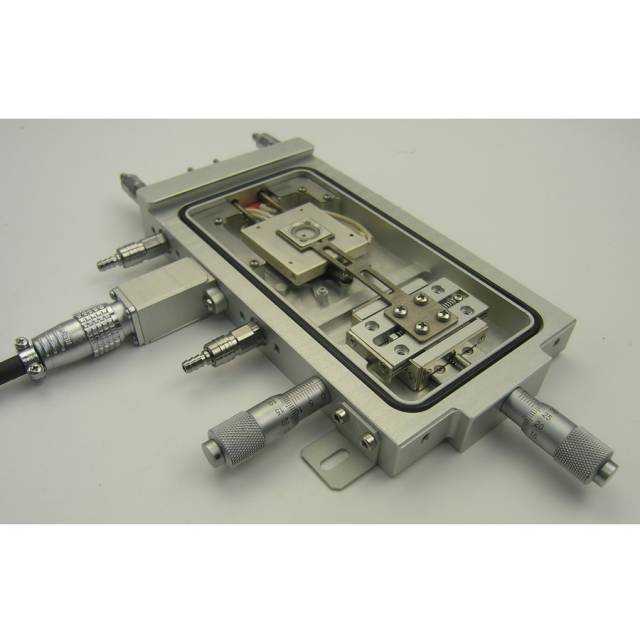

#選擇項# 樣品XY移動型號,內置XY微分移動尺

#可選項# 2/4/8條導線拖至腔內接線柱,用於樣品加電檢測

可做改動或定制,詳詢上海恒商





應用領域





常規應用

納米光學

光譜學

地質/流體包裹體

X射線衍射

材料科學





配置清單



HCS622G冷熱台 不含XY微分移動尺

1

HCS622GXY冷熱台 含專用XY微分移動尺

mK2000溫度控制器 軟體免費,控制線有多種接口供選

用於對樣品加電的腔內接線柱  2/4/8


液氮製冷系統 包含液氮泵與液氮罐,使樣品降至負溫



外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱


冷熱台支架 把冷熱台固定在顯微鏡等儀器上,防止滑動


長工作距離聚光鏡 更好的聚光,防止視場變暗


溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體


線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音


*注:產品有多種配置變化,詳詢上海恒商






技術參數



溫度範圍

-190℃ ~ 600負溫需使用液氮製冷

溫度解析度

0.001

溫度穩定性

±0.05(at 100) 可提升穩定性

最大加熱速度

+180/分鐘(at 100)

最大製冷速度

-60/分鐘(at 100)

最小控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

開關式PID 可升級為LVDCPID

物鏡最小工作距離

5.5mm(通常), 5.2mm(XY型號)

聚光鏡最小工作距離

11.5 mm

樣品腔面積

35 mm x 35  mm

樣品腔高度

3 mm

樣品觀察範圍

2 mm 透光孔徑

26.6 mm 反光孔徑

樣品框(XY型號)

圓形 or 方形 按用戶需求

X-Y移動尺(XY型號)

10μm解析度

*注:液氮泵型號不同,製冷表現也會有差異,請悉知。





更多細節



   冷熱臺上蓋的一端為吻合底座的楔形面,用戶可以從側面方便地合上和取出上蓋,並用另一端的手擰螺絲進行緊固。這種設計即能符合腔室密閉性要求,操作又很便利,非常適合在垂直空間不足的顯微鏡等儀器下使用。
