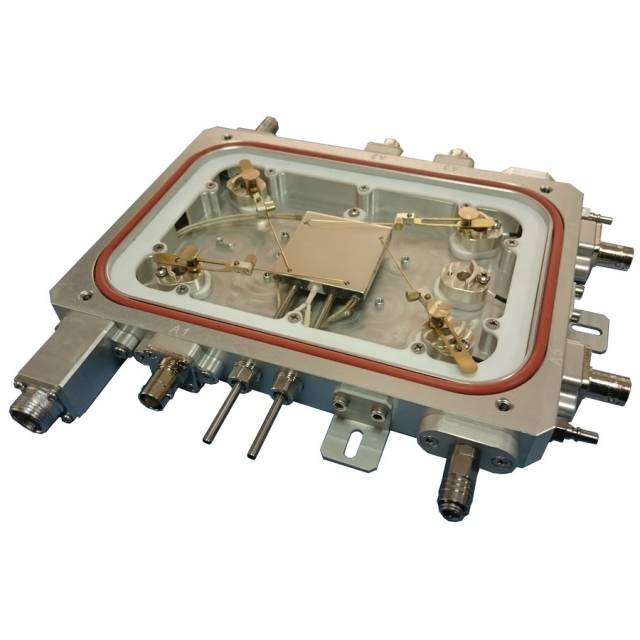

HCP621G-PM 溫控探針台

HCP621G-PM是一款溫度範圍 -190℃~600℃ 的溫控探針台。使用時還可對樣品氣氛進行控制。這樣既可以保證,即使在極低溫度下,腔體也不產生結霜影響實驗,又可以防止樣品發生氧化。 此款溫控探針台通過...



功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

探針需開蓋移動,樣品檯面電接地

4探針,分別導通冷熱台外殼上的4BNC介面

杠杆式探針支架,點針力度更大,電接觸性更好

彎針探針,點針更精准

默認氣密腔室,通向2個快速自鎖接頭,可充保護氣體

上蓋帶有樣品觀察窗

台體內置乾燥氣體管道,用於負溫時對視窗的除霜

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

軟體可拓展性強,可提供LabView等語言的SDK

#升級項# 性能可升級,詳見 配置清單

可做改動或定制,例如霍爾探針台,詳詢上海恒商





更多細節

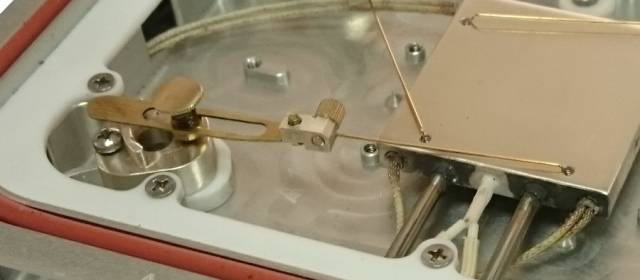

   杠杆式探針支架含彈簧和杠杆結構,對樣品的點針力來自彈簧自身彈力。並且可通過手調螺絲來調節點針力度大小。這種設計點針比直針更精確,點針力度更大,電接觸性更好。








配置列表



HCP621G-PM温控探针台

mK2000温度控制器 软件免费,控制线有多种接口供选

台面上加设透光孔 样品可作透射光观察



气密腔       升级为 真空腔 (KF16接口但温度上限为400℃



样品台面电接地 升级为 样品台面电悬空



BNC外壳电接地 升级为 BNC外壳电悬空



BNC同轴接口  升级为 Triaxial三同轴接口

*可测皮安级微弱电流



液氮制冷系统 包含液氮泵与液氮罐,使样品降至负温


外壳水冷配件 用常温水或冰水循环防止外壳过热


安装支架 把台体固定在使用平台上,防止滑动



温控联动显微镜相机 温度-图像联动工作,附软件



线性可变直流电源(LVDC) 装在温控器里,抑制电噪音



真空系统(真空腔型号适用) 真空泵、真空计、真空管路


*注:产品有多种配置变化,详询上海恒商






技術參數



溫度範圍

-190℃ ~ 600 負溫需使用液氮製冷

溫度解析度

0.001

溫度穩定性

±0.05(at 100) 可提升穩定性

最小控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

開關式PID 可升級為LVDCPID

物鏡最小工作距離

8.5 mm

樣品腔面積

30 mm x 28  mm

樣品腔高度

2.5 mm 具體由探針決定

樣品觀察範圍

26.5 mm 反光孔徑

*注:液氮泵型號不同,製冷表現也會有差異,請悉知。
