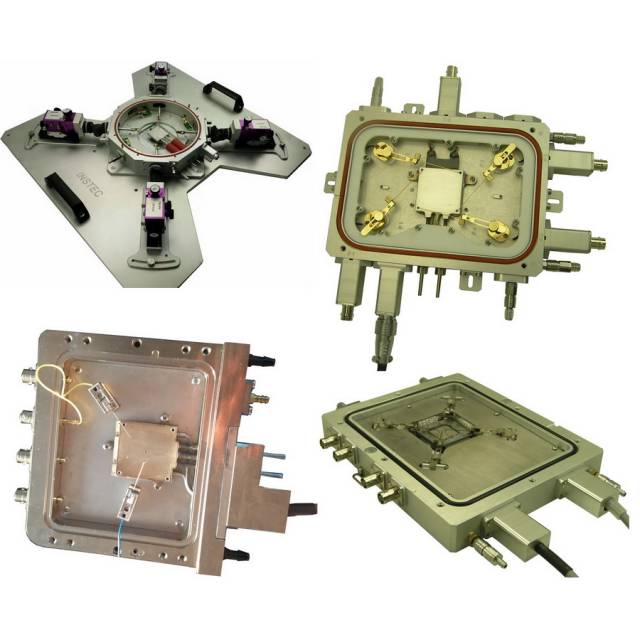

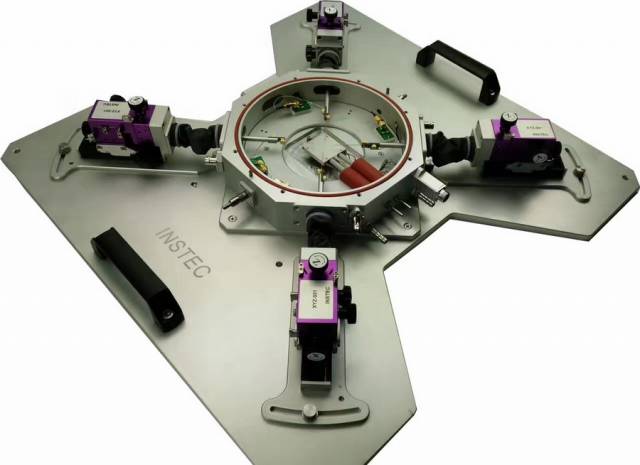

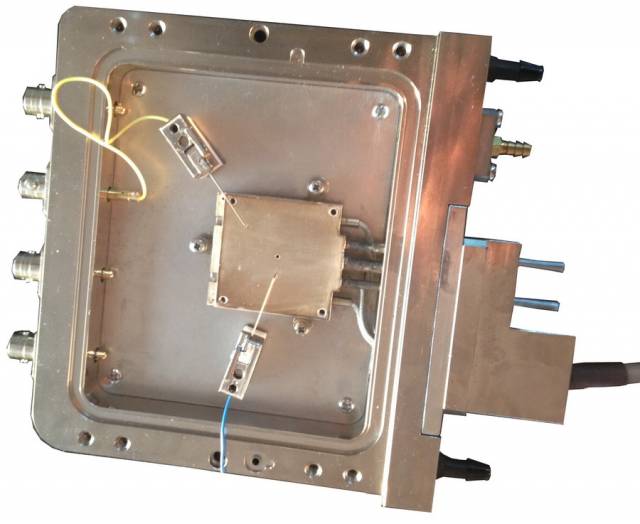

溫控探針台系列 綜述

Instec的溫控探針台系列允許使用者在樣品溫控的同時進行探針測試。探針台能進行最寬 -190℃~600℃ 範圍的樣品控溫,並同時進行氣氛控制和光學觀察。氣密腔內充入保護氣體。這樣既可以保證,即使在極低溫度...



功能特點



可編程精密控溫。可獨立控制,也可從上位機軟件控制

軟件可拓展性強,可提供LabView等語言的SDK

#最高溫度# 可選100 /200 / 400 / 600

#最低溫度# 可選 -190 / -40 / 常溫 / 其他

#腔體密封性# 可選 氣密腔室 / 真空腔室

#樣品觀察# 可選 透射光觀察 / 反射光觀察 /

#樣品區# 可選22x22mm / 35x35mm / 其他

#臺面電位# 可選 電接地 / 電懸空

#電測試接口# 可選 BNC/電懸空BNC/Triaxial三同軸

#探針類型# 可選 彎針探針 / 直針探針

#探針支架# 可選 杠桿式 / 磁吸式

#探針移動性# 可選 探針外部移動 / 探針開蓋移動

#霍爾效應測試# 可用非磁性材料制作,用於霍爾測試

可做改動或定制,詳詢上海恒商

另有可升至1000℃以上的超高溫探針臺,詳詢上海恒商





技術參數



通用

溫度解析度

0.001

溫度穩定性

±0.05(at 100) 可提升穩定性

最小控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

開關式PID 可升級為LVDCPID

最小物鏡距離

8 mm

樣品腔高度

2.5 mm 具體由探針決定

樣品觀察範圍

26.5 mm 反光孔徑

腔室介面

快速接頭 (氣密型號)

KF16 (真空型號)

*其他技術參數請參考 具體型號的彩頁介紹





杠杆式探針支架.vs.磁吸式探針座

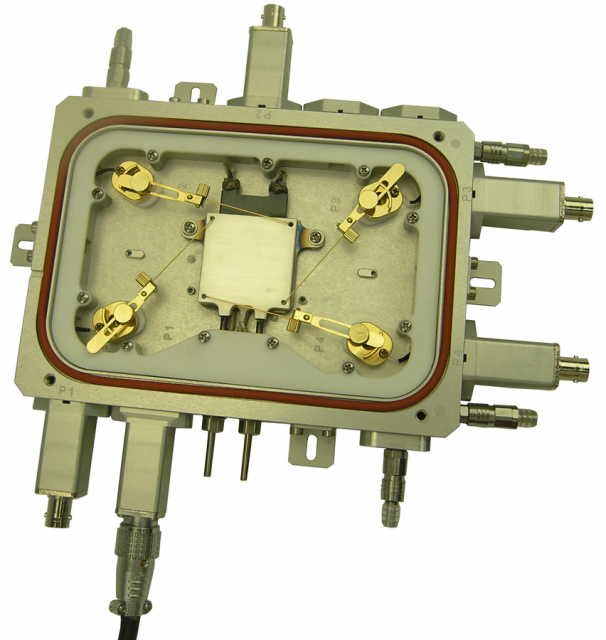

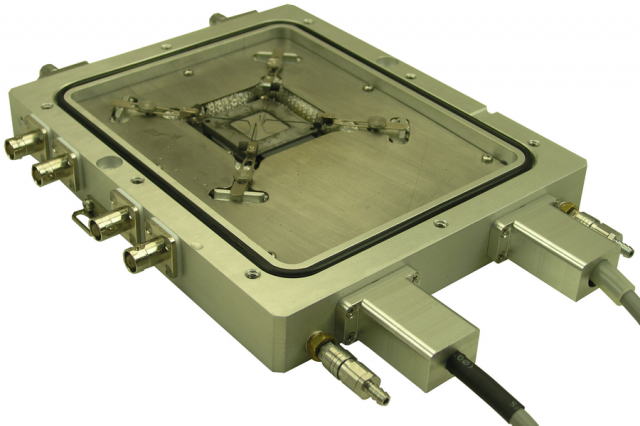

   杠杆式探針支架(左圖),對樣品點針更準確,點針力度更大,電接觸性更好。磁鐵吸式探針座(右圖)則通過底部的磁鐵吸附於探針台外殼底座上,探針移操作方便。










配置清單



溫控探針台

mK2000溫度控制器 軟體免費,控制線有多種接口供選

液氮製冷系統 包含液氮泵與液氮罐,使樣品降至負溫


外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱


安裝支架 把台體固定在使用平臺上,防止滑動


溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體


線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音



真空系統(真空腔型號適用) 真空泵、真空計、真空管路


*注:產品有多種配置變化,詳詢上海恒商
