光學參數 | |
| |
適用光路 | 反射光路 *另有透射光路型號 |
窗片 | 可拆卸與更替的窗片 |
物鏡工作距離 | 8.5 mm *截面圖中WD |
透光孔 | 臺面默認無通光孔，可增設通光孔以支持透射光路 |
上蓋窗片觀察 | 窗片範圍φ50mm，視角±60.7° *截面圖中θ1 |
負溫下窗片除霜 | 吹氣除霜管路 |
結構參數 | |
| |
加熱區/樣品區 | 40 mm x 40 mm |
樣品腔高 | 6.3 mm *樣品厚度由探針決定 |

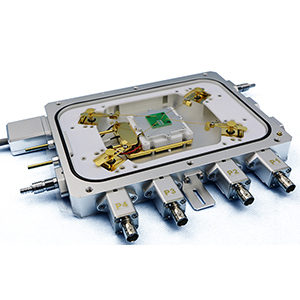

放樣 | 打開上蓋後置入樣品再點針，關上蓋後無法移動探針 |
氣氛控制 | 氣密腔，可充入保護氣體 *另有真空腔型號 |
外殼冷卻 | 通循環水，以維持外殼溫度在常溫附近 |
安裝方式 | 水平安裝 或 垂直安裝 |
臺體尺寸/重量 | 200 mm x 145 mm x 33 mm / 1500g |
溫控參數 | |
| |
溫度範圍 | -30℃ ~ 160℃ |
傳感器/溫控方式 | 100Ω鉑RTD / PID控制（含LVDC降噪電源） |
加熱/制冷速度 | +60℃/min (37℃時) -20℃/min (37℃時） |
加熱/制冷速度 | ±0.01℃/min |
溫度分辨率 | 0.01℃ |
溫度穩定性 | ±0.05℃ |
軟件功能 | 可設溫控速率，可設溫控程序，可記錄溫控曲線 |
配置列表 | |
| |

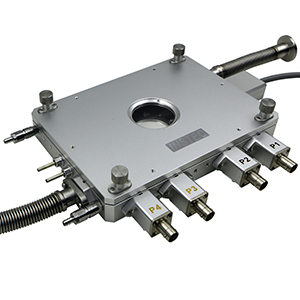

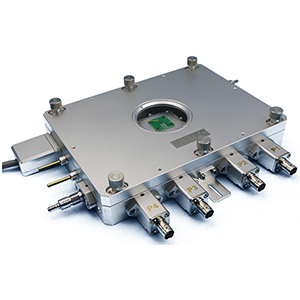

基本配置 | TP102SG-PM溫控探針臺、mK2000B溫控器、外殼循環水冷系統 |
可選配件 | 安裝支架、測試源表、真空系統（僅用於真空型號）、 三同軸BNC接口、臺面電懸空、樣品接電引線 |
