配置清單 | |
| |
MITO2-2MC顯微鏡CCD相機 200萬圖元 | √ |
WinDV 拍攝軟體 專用操作軟體 | √ |
CMT轉接器 C-介面適配器 | √ |
*注：詳詢上海恒商 | |
功能特點 |
|
USB 2.0 介面 |
支援即時圖像捕捉，並保存到電腦 |
支援由溫度或時間觸發的圖像捕捉(單幀和連續幀) |
WinDV軟體，即時將溫度、時間和注釋打標至幀圖像 |
C-介面，用於連接顯微鏡 |
1.92M 圖元解析度 |
技術參數 | ||
| ||
硬 件 性 能 | 圖像感測器 | 1/1.8” 同步UXGA 彩色逐行掃描CCD: ICX274AQ (索尼) |
晶片尺寸 | 8.50 (H) x 6.80 (V) mm | |
解析度 | 1600 (H) x 1200 (V) (1.92 M圖元) | |
掃描模式 | 全掃描, 1/1 部分掃描, 1/2部分掃描, 1/4部分掃描, 可變部分掃描 | |
幀率 | 15.32 fps (全掃描時) | |
圖元頻率 | 36.818 MHz | |
視頻輸出 | 8bit / 10bit (1/2 clock) / 12bit (1/4 clock) | |
照度可低到 | 7.7 Lux（光圈F 1.2時） | |
操 作 模 式 | 同步模式 | 內部 |
曝光時間/增益/ /伽馬修正 | 自動/手動(軟體控制) | |
白平衡 | 自動/手動 | |
觸發模式 | 手動觸發/溫度觸發/定時觸發 | |
資料介面 | USB 2.0 (mini USB)或其它 | |
其 他 信 息 | 輸入電壓 | 5V 直流電源 (+4.4 ～ +5.25V) |
工作電流 | < 450 mA | |
尺寸 | 28 (W) x 28 (H) x 42 (D) mm (不含轉接器) | |
固定裝置 | C-轉接器 | |
工作/存放溫度 | 0 ~ 40 ℃ / -30 ~ 65 ℃ | |
法規標準 | EMS: En61000-6-2, EMI: EN61000-6-3 (Class B) | |
RoHS認證 | 通過 | |

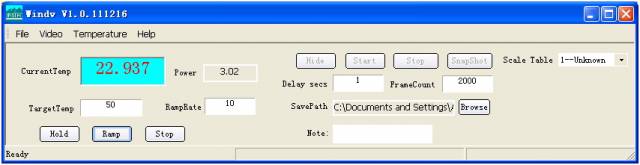

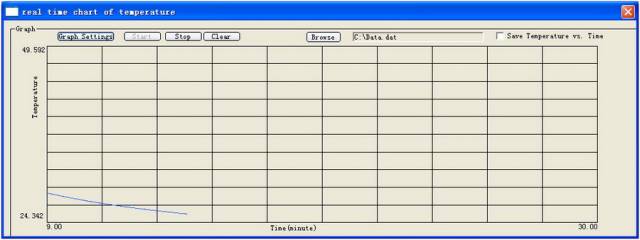

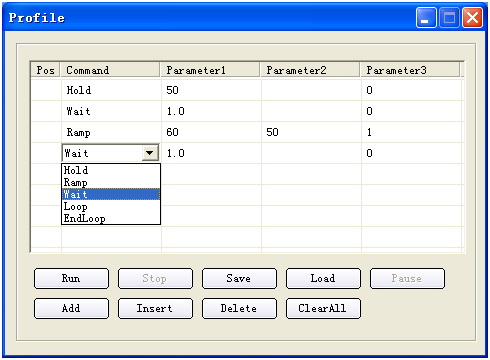

WinDV 溫控聯用拍攝軟體 |
|
WinDV是MITO系列相機的Windows軟體。和普通的顯微鏡相機一樣，WinDV支持單幀拍攝，也支援即時圖像捕捉保存到電腦。 WinDV的特點就是溫控聯用功能，他還能同時連接Instec溫控裝置，進行和mK2000溫控器相同的多段程式設計溫控。WinDV支援即時將溫度、時間和注釋打標至幀圖像，還可設置由溫度/時間為條件，來觸發圖像的捕捉。這能省下大量的後期資料處理工作，大大加快實驗速度。這一點對溫度敏感的樣品實驗的幫助尤為明顯。
|
拍攝效果 |
|

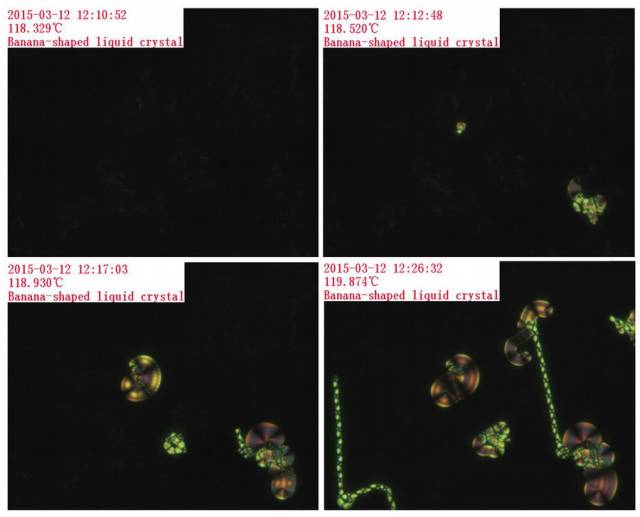

下圖為使用MITO2拍攝香蕉型液晶樣品相變的效果。圖像上自動標記了時間、溫度、注釋資訊。 |
