功能特點 |
|
|
|
在軟件上進行精密拉伸控制和可編程精密控溫 |
|
樣品易於安放 |
|

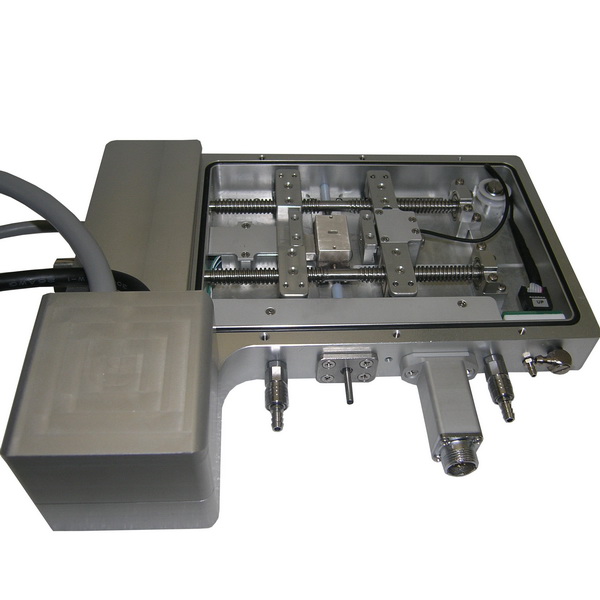

雙向絲桿設計，實現兩側機座的相向/相反運動 |
|
最大測量壓力200N |
|
支持透射光觀察與反射光觀察 |
|
內蓋，提升樣品溫度均勻性 |
|
氣密腔室，2個通向腔內的快速自鎖接頭，可充入保護氣體 |
|
臺體內置幹燥氣體管道，用於負溫時對視窗外側的除霜 |
|
視窗可拆卸與更換，可用不同材質窗片實現紅外/紫外等觀察 |
|
體型小巧，可用於顯微鏡，可放入光譜儀的樣品艙內 |
|
支持垂直光路和水平光路 |
|
軟件可拓展性強，可提供LabView等語言的SDK |
|
可做改動或定制，詳詢上海恒商 |
|
應用領域 |
|
|
|
|
|
變溫拉伸測試 |
紫外光譜拉伸測試 |
|
紅外光譜拉伸測試 |
張力測試 |
技術參數 | ||
| ||
拉 伸 性 能 | 樣品尺寸 | 長度 ≥ 30mm 寬度 0.001mm ~ 8mm 厚度 0.001mm ~ 2mm |
拉伸速度 | 1.6μm/s ~ 1000μm/s | |
拉伸行程 | 70mm | |
位置分辨率 | 5μm | |
拉力範圍 | 0.01N ~ 20N 或 0.1N ~ 200N | |
拉力分辨率 | 0.01N或0.1N | |
溫 控 性 能 | 溫度範圍 | -190℃ ～ 350℃ 負溫需使用液氮制冷 |
溫度分辨率 | 0.01℃ | |
溫度穩定性 | ±0.05℃(at 100℃) 可提升穩定性 | |
最小控溫速度 | ±0.1℃/小時 | |
溫度傳感器 | 100Ω鉑質RTD | |
溫控方式 | 開關式PID 可升級為LVDC式PID | |
結 構 | 物鏡最小工作距離 | 6.8mm |
聚光鏡最小工作距離 | 16.1 mm | |

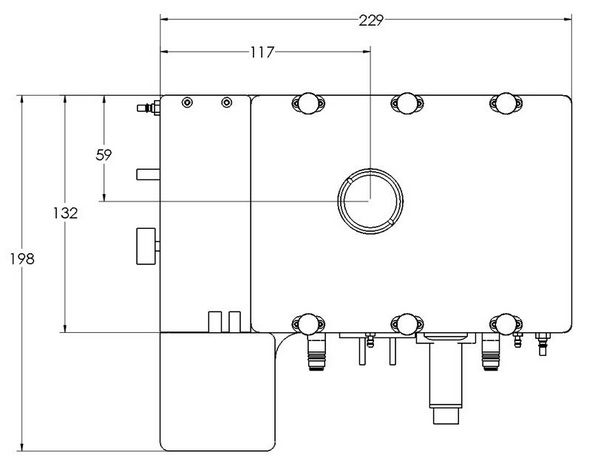

臺體外尺寸 | 229mm(L) x 198mm(W) | |
光路至臺體邊緣距離 | L 方向：左117mm ← l → 右112mm W方向：上59mm ← l → 下139mm | |
配置列表 | ||
| ||
標 準 | HCST350G拉伸冷熱臺 | √ |
MC01拉伸控制器 | √ | |
mK2000溫度控制器 | √ | |
選 配 件 | 液氮制冷系統 包含液氮泵與液氮罐，使樣品降至負溫 | |
外殼水冷配件 用常溫水或冰水循環防止外殼過熱 | ||
冷熱臺支架 把冷熱臺固定在顯微鏡等儀器上，防止滑動 | ||
長工作距離聚光鏡 更好的聚光，防止視場變暗 | ||
溫控聯動顯微鏡相機 溫度-圖像聯動工作，附軟件 | ||
線性可變直流電源(LVDC) 裝在溫控器裏，抑制電噪音 |
| |
*註：產品有多種配置變化，詳詢上海恒商 | ||
樣品倉兼容性 |
|
HCST350G體型小巧，尺寸可微調。除了兼容顯微鏡，還能放進光譜儀狹小的樣品倉。 |
