产品详情

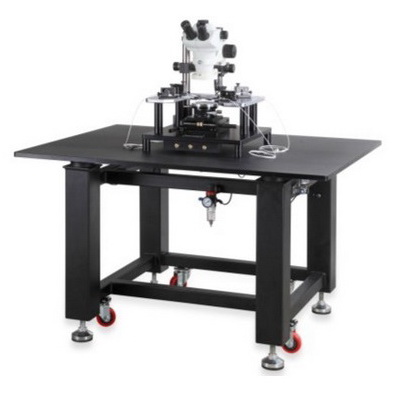

PSM小型分析探針台

PSM小型分析探針台

功能特點



緊湊的結構,輕巧的質量,實惠的價格

最大可用於6英寸以內樣品測試

同軸絲杠傳動結構,線性移動

無回程差設計

10微米以上電極/PAD測試

LD/LED/PD的光強/波長測試

材料/器件的IV/CV特性測試



型號與技術參數



型號

SM-4

SM-6  mini

SM-6

外形

400mm*400mm*550mm

400mm*400mm*550mm

680mm*530mm*550mm

重量

30KG

35KG

45KG

電力需求

220VC,50~60Hz

樣品臺

尺寸

4英寸,可360度旋轉

6英寸,可360度旋轉

6英寸,可360度旋轉

X-Y行程

4*4英寸

4*4英寸

6*6英寸

移動精度

10um

樣品固定方式

真空吸附

背電極測試功能

有,樣品臺電學獨立懸空

針座平臺

U型平臺,最多可放置6個針座

U型平臺,最多可放置8個針座

光學特性

顯微鏡行程

360度旋轉,Z軸:50.8mm

放大倍數

16~100X  200X可選)

CCD像素

50W(模擬)/200W(數字)/500W(數字)

點針規格

X-Y-Z行程

12mm-12mm-12mm

機械精度

10微米/2微米/0.7微米

漏電精度

10pA/100fA      (配置屏蔽箱時)

接口形式

香蕉頭/鱷魚夾/同軸/叁軸接口

可選附件

加熱臺

光強/波長測試選件

屏蔽箱

射頻測試附件

轉接頭

有源探頭

防震臺

低電流/電容測試選件

鍍金卡盤

兼容積分球測試選件

同軸/三軸卡盤

光纖夾具耦合測試選件

樣品臺快速升降,微調升降裝置 選件

PCB/封裝夾具測試選件

樣品臺旋轉微調選件

特殊定制

應用方向

芯片及LD/LED/PD測試,PCB/封裝器件測試,射頻測試等。
