適用於 顯微鏡/光譜儀

-190℃~100℃    可編程控溫（負溫需配液氮制冷系統）

28 mm x    30 mm帶通光孔的加熱區

在XY方向移動樣品的微分移動尺

可抽真空的腔體，亦可充入保護氣體使用

可從溫控器或電腦軟件控制，可提供軟件SDK

*可做定制或改動，詳詢上海恒商

溫度範圍

-190℃ ~    100℃（負溫需配液氮制冷系統）

加熱塊材質

銀

傳感器/溫控方式

100Ω鉑RTD / PID控制

最大加熱/制冷速度

+20℃/min    （100℃時）

-60℃/min    （100℃時）

最小加熱/制冷速度

±0.01℃/min

溫度分辨率

0.01℃

溫度穩定性

±0.05℃（>25℃），±0.1℃（<25℃）

軟件功能

可設溫控速率，可設溫控程序，可記錄溫控曲線

適用光路

透射光路 和 反射光路

窗片

可拆卸與更替的窗片

最小物鏡工作距離

5 mm  *截面圖中WD

最小聚光鏡工作距離

11.5 mm     *截面圖中CWD

透光孔

φ2 mm  *截面圖中φVA

上蓋窗片觀察

窗片範圍φ27mm，最大視角±65°  *截面圖中θ1

底部窗片觀察

窗片範圍φ27mm，最大視角±19.0°  *截面圖中θ2

負溫下窗片除霜

吹氣除霜管路

加熱區/樣品區

28 mm x    30 mm

*使用XY移動尺時樣品區由樣品襯底決定

樣品腔高

2.8 mm

*樣品最大厚度 = 樣品腔高 – 樣品襯底厚度

樣品襯底

默認為石英坩堝（內徑>9mm/厚0.5mm）

*可根據用戶使用需求更換為其他

放樣

水平抽出上蓋後置入樣品

樣品XY移動尺

可從密封腔外移動樣品，分辨率10μm，行程10mm

氣氛控制

可抽真空的腔體，亦可充入保護氣體使用

外殼冷卻

可通循環水，以維持外殼溫度在常溫附近

安裝方式

水平安裝 或 垂直安裝

臺體尺寸/重量

153 mm    x 90 mm x 22 mm / 1350g

基本配置

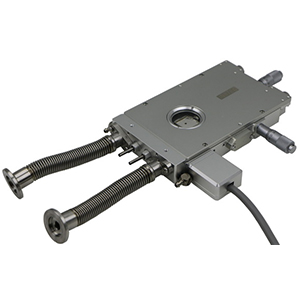

HCS121VXY冷熱臺 、mK2000B溫控器

可選配件

冷熱臺安裝支架 、液氮制冷系統 、外殼循環水冷系統、、真空系統
