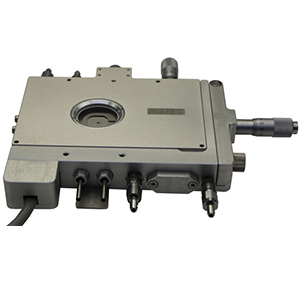

專業地質冷熱臺

-190℃~600℃    可編程控溫（負溫需配液氮制冷系統）

28 mm x    30 mm帶通光孔的加熱區

在XY方向移動樣品的微分移動尺

臺體側邊快速送樣設計，換樣時無需移動冷熱臺

可充入保護氣體的氣密腔（另有真空腔型號）

可從溫控器或電腦軟件控制，可提供軟件SDK

*可做定制或改動，詳詢上海恒商

溫度範圍

-190℃ ~    600℃（負溫需配液氮制冷系統）

加熱塊材質

銀

傳感器/溫控方式

100Ω鉑RTD / PID控制

最大加熱/制冷速度

+150℃/min    （100℃時）

-50℃/min    （100℃時）

最小加熱/制冷速度

±0.01℃/min

溫度分辨率

0.01℃

溫度穩定性

±0.01℃

軟件功能

可設溫控速率，可設溫控程序，可記錄溫控曲線

適用光路

透射光路 和 反射光路

窗片

可拆卸與更替的窗片

最小物鏡工作距離

5.2 mm  *截面圖中WD

最小聚光鏡工作距離

12 mm     *截面圖中CWD

透光孔

φ2 mm  *截面圖中φVA

上蓋窗片觀察

窗片範圍φ27mm，最大視角±65°  *截面圖中θ1

底部窗片觀察

最大視角±19°     *截面圖中θ2

負溫下窗片除霜

吹氣除霜管路

加熱區/樣品區

28 mm x    30 mm

*使用XY移動尺時樣品區由樣品襯底決定

樣品腔高

2.8 mm

*樣品最大厚度 = 樣品腔高 – 樣品襯底厚度

樣品襯底

默認為石英坩堝（內徑>9mm/厚0.5mm）

*可根據用戶使用需求更換為其他

放樣

可從側門導入快速送樣器

可水平抽出上蓋後置入樣品

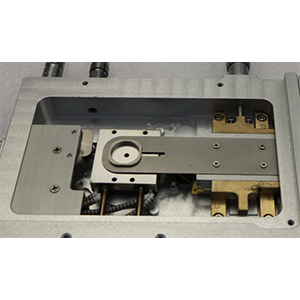

樣品XY移動尺

可從密封腔外移動樣品，分辨率10μm，行程10mm

氣氛控制

氣密腔，可充入保護氣體

外殼冷卻

可通循環水，以維持外殼溫度在常溫附近

安裝方式

水平安裝 或 垂直安裝

臺體尺寸/重量

140 mm    x 97 mm x 22.5 mm / 800g

基本配置

HCS621GXY-GEO冷熱臺 、mK2000B溫控器

可選配件

冷熱臺安裝支架 、液氮制冷系統 、外殼循環水冷系統、、

真空系統（僅用於真空型號）
