HP1000GP 超高溫溫控探針台

HP1100GP是一款溫度範圍 常溫~1000℃ 的溫控探針台。另有最高溫度 1000℃ 以上的其他型號供選。探針台使用時還可對樣品氣氛進行控制。這樣既可以保證,即使在極低溫度下,腔體也不產生結霜影響實驗,又...



更多細節

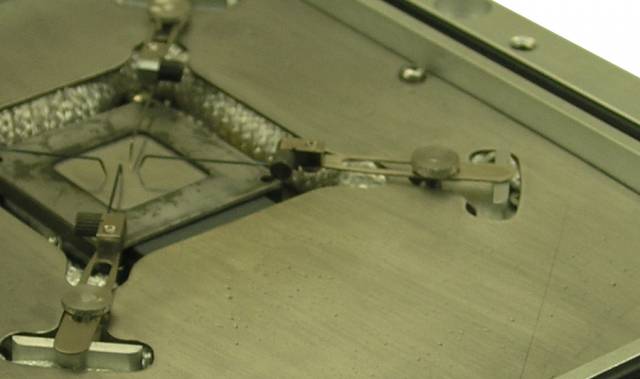

   杠杆式探針支架含彈簧和杠杆結構,對樣品的點針力來自彈簧自身彈力。並且可通過手調螺絲來調節點針力度大小。這種設計點針比直針更精確,點針力度更大,電接觸性更好。







功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

探針需開蓋移動,樣品檯面電接地

4探針,分別導通冷熱台外殼上的4BNC介面

杠杆式探針支架,點針力度更大,電接觸性更好

彎針探針,點針更精准,探針表面鍍金

默認氣密腔室,通向2個快速自鎖接頭,可充保護氣體

上蓋帶有樣品觀察窗

樣品區檯面電接地

台體內置水冷管道,用於帶走外殼熱量,避免過溫。

風冷管道,用於為水冷觸及不到的窗片降溫

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

軟體可拓展性強,可提供LabView等語言的SDK

#升級項# 性能可升級,詳見 配置清單

可做改動或定制,例如霍爾探針台,詳詢上海恒商

另有最高溫度 1000℃ 以上的其他型號供選





技術參數



溫度範圍

室溫 ~ 1000 可升級為更高溫度

溫度解析度

0.1

溫度穩定性

±1(at 100) 可提升穩定性

最小控溫速度

±0.1/小時

溫度感測器

S型熱電偶

溫控方式

開關式PID 可升級為LVDCPID

物鏡最小工作距離

8 mm

樣品腔面積

10 mm x 10  mm

  可按用戶要求定制

樣品腔高度

2.5 mm 具體由探針決定

樣品觀察範圍

26.5 mm 反光孔徑





配置清單



HP1000GP溫控探針台

mK2000溫度控制器 軟體免費,控制線有多種接口供選

外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱

氣密腔       升級為 真空腔 (KF16介面)



樣品檯面電接地 升級為 樣品檯面電懸空



BNC外殼電接地 升級為 BNC外殼電懸空



BNC同軸介面  升級為 Triaxial三同軸介面

*可測皮安級微弱電流



安裝支架 把台體固定在使用平臺上,防止滑動


線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音



溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體



真空系統(真空腔型號適用) 真空泵、真空計、真空管路


*注:產品有多種配置變化,詳詢上海恒商
